Celómetro láser

1、Celómetro láser Descripción general del producto

Celómetro láser es un lidar simple de luz retrodispersada de una sola longitud de onda con un rango de medición de hasta 12 km que detecta con precisión múltiples nubes, cirros y aerosoles.El Celómetro láser es un lidar de retrodispersión que utiliza el principio de dispersión de Mie.Con un alcance de observación de hasta 12 kilómetros, puede medir eficazmente aerosoles, la altura, el espesor y la cantidad de nubes, así como la visibilidad vertical.Puede aplicarse a estudios complejos de aerosoles o integrarse en redes de observación a gran escala, lo que representa una solución de vanguardia para las diversas necesidades de la investigación atmosférica.

2、Celómetro láser Aplicaciones

Perfil vertical de aerosoles, altura de la base de las nubes (5 capas), espesor de las nubes, visibilidad vertical, altura de la capa límite

La versión extendida ofrece un rendimiento superior para mediciones de capas mixtas e investigación de aerosoles.

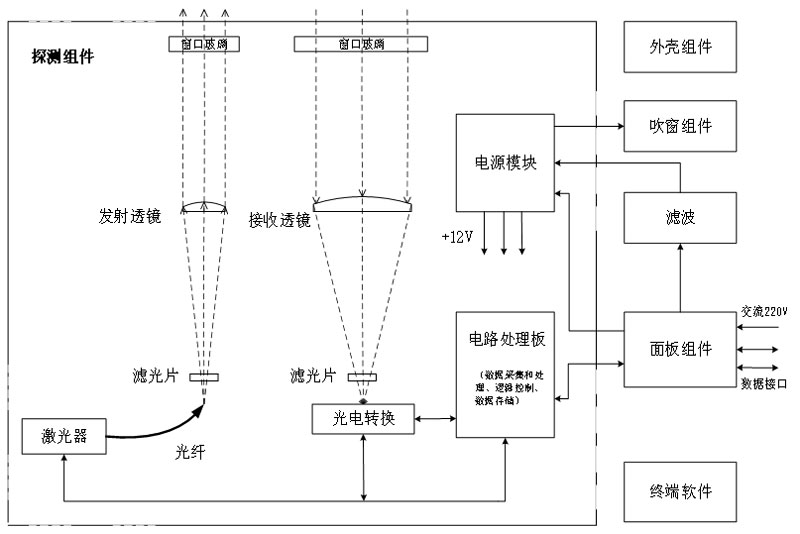

3、Celómetro láser Principio de funcionamiento

Basado en el principio de dispersión de Mie, este dispositivo mide el perfil de la señal retrodispersada de un haz infrarrojo para determinar la presencia de nubes a lo largo de su trayectoria óptica.Posteriormente, calcula la altura de la base de las nubes, el espesor de penetración de las nubes, el coeficiente de extinción de aerosoles, la altura de la capa límite atmosférica y la visibilidad vertical en cielo brumoso.Mediante la creación de series temporales de la altura de la base de las nubes, puede estimar estadísticamente la nubosidad.

Este dispositivo utiliza tecnología avanzada de teledetección láser infrarroja, lo que resulta en mediciones precisas de la altura de la base de las nubes, una rica generación de datos, un funcionamiento estable y fiable, y una operación y un mantenimiento sencillos.

4、Celómetro láser Características del producto

1.Utilizando la tecnología láser de dispersión Mie, el dispositivo ofrece una transmisión de señal potente y estable, además de un amplio rango de medición.

2.Capaz de realizar mediciones penetrantes, puede medir simultáneamente datos multicapa de nubes y aerosoles.

3.Sus componentes ópticos de alta sensibilidad logran mediciones de alta precisión: El diseño óptico permite el uso de filtros de banda estrecha, lo que suprime eficazmente las interferencias ópticas y permite mediciones precisas de nubes y aerosoles tanto de día como de noche.

4.El diseño de doble lente permite la autocomprobación entre lentes, minimizando los efectos de la contaminación de las lentes.Es resistente a la reflexión difusa de las partículas atmosféricas y ofrece una alta precisión de muestreo de hasta 5 metros.

5.Funcionamiento fiable en cualquier clima, gracias a su carcasa metálica sellada y a su sistema automático de calefacción de ventanas, que garantiza su resistencia a la niebla, la lluvia y las heladas.

6.Interfaz intuitiva y fácil de usar, mantenimiento sencillo y sin componentes consumibles.

5、Celómetro láser Parámetros técnicos

Parámetros de medición			Parámetros eléctricos
Rango de medición	15～12000m		Fuente de alimentación	AC100~250V o DC9~36V
Precisión de medición	＜150m±20m 150m～300m±10% ＞300m±20%		Consumo	Sin calentamiento: ≤15W Calentando: ≤100W
Medición de objetivos sólidos Precisión	±10m		Tamaño
			Caja (largo x ancho x alto)	320mm×200mm×380mm
Ciclo de medición	15s～300s（ajustable）
			Embalaje (largo x ancho x alto)	520mm×360mm×430mm
Tipos de medidas	◆Curva de partículas en el aire ◆Altura de la base de las nubes ◆Thิกness of the clouds ◆Visibilidad vertical ◆Niveles de nubes ◆Bajos, medios, altos, total de nubes ◆Integral Nube Cantidad ◆Se puede medir las nubes de capa y las nubes de estela
			Peso
			Entero	≤12kg
			Parte de detección	≤6kg
			Entorno laboral
			Temperatura ambiente	-45℃～50℃
Interfaz y software
			Humedad relativa	5%～100%RH
Interfaz estándar	RS232
			presión atmosférica	450～1060hPa
Interfaz opcional	RS485
			Modelo gráfico
Comunicación de datos	Puerto serial, fibra óptica, Beidou, inalámbrico
Software opcional	Software de visualización
Formato de datos
MODBUS protocol,ASCII protocol format, China Meteorological Administration data dictionary data format protocol.
Formato de datos del ceilómetro láser: intervalo de salida, fecha, hora, condiciones del cielo, número de capas de nubes, altura de la base de las nubes, cobertura de nubes integrada, visibilidad vertical, estado del sistema, código de verificación
Formato de datos del usuario: personalizable por el usuario
