Sistema de monitoreo meteorológico

1、Sistema de monitoreo meteorológico Introducción del producto

Sistema de monitoreo meteorológico medir una variedad de parámetros meteorológicos como temperatura, humedad, presión atmosférica, precipitaciones, velocidad y dirección del viento.El CQX5 Sistema de monitoreo meteorológico es un dispositivo automático de observación meteorológica altamente integrado, de bajo consumo, fácil de instalar y de alta precisión, ideal para la monitorización en campo.

Este dispositivo no requiere depuración y se implementa rápidamente.Se utiliza ampliamente en meteorología, agricultura, silvicultura, protección ambiental, marina, aeropuertos, puertos, expediciones científicas y educación universitaria.

En comparación con los dispositivos Sistema de monitoreo meteorológico tradicionales, nuestro producto elimina la necesidad de un temporizador de alta precisión, eliminando las imprecisiones de medición causadas por retrasos en el arranque del sensor, retrasos en el circuito de demodulación y fluctuaciones de temperatura.

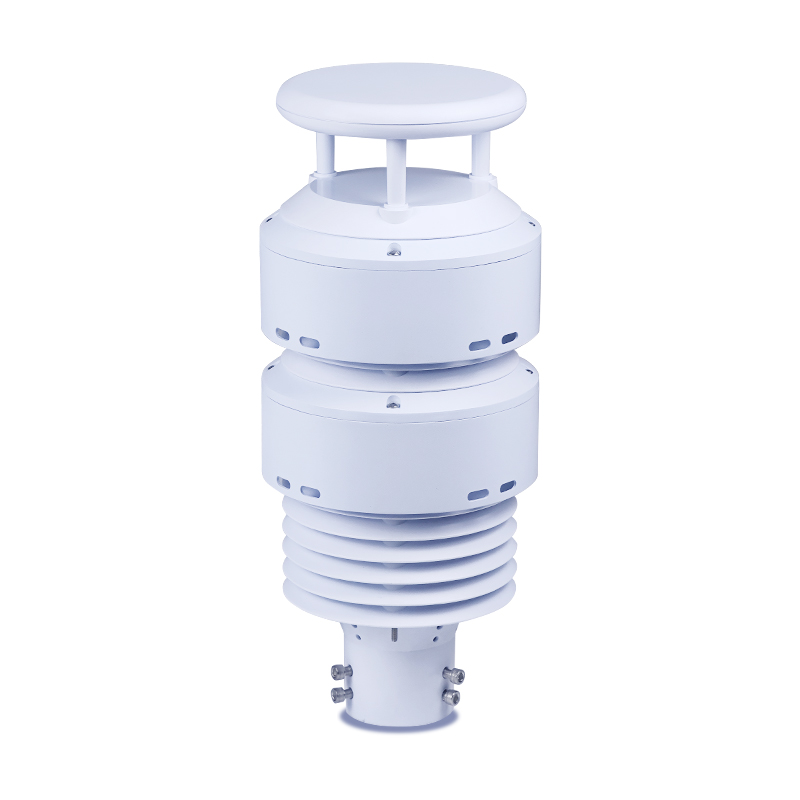

Este dispositivo utiliza de forma innovadora un sensor integrado de cinco elementos para proporcionar observación en tiempo real de parámetros meteorológicos como la velocidad y dirección del viento, la temperatura, la humedad y la presión atmosférica, lo que permite la monitorización en línea continua de los parámetros meteorológicos exteriores las 24 horas.

Estos cinco parámetros se envían simultáneamente al usuario a través de una interfaz de comunicación digital.

2、Sistema de monitoreo meteorológico Características del producto

1.Sonda ultrasónica oculta en la cubierta superior, que evita interferencias por lluvia, nieve y viento☆

2.Detecta la velocidad y dirección del viento emitiendo una señal ultrasónica de frecuencia continuamente variable y midiendo su fase relativa☆

3.Sensor integrado para velocidad, dirección, temperatura, humedad y presión atmosférica☆

4.GPRS estándar; opciones de transmisión: RJ45, Ethernet, 4-20 mA, LoRa, 4G, Bluetooth y 485 a USB.

5.Soporte de acero al carbono de dos metros que permite el montaje directo del sensor sin brida.

6.La carcasa del sensor está fabricada con material ASA importado, lo que ofrece una mayor resistencia a la niebla salina y otros entornos, con una clasificación IP65 o superior.

3、Sistema de monitoreo meteorológico Parámetros técnicos

1.Velocidad del viento: Principio de medición: Ultrasónico, 0-60 m/s (±0,1 m/s + 0,01 V), resolución: 0,01 m/s

2.Dirección del viento: Principio de medición: Ultrasónico, 0-360° (±2°), resolución: 1°

3.Temperatura del aire: Principio de medición: Método de voltaje de unión de diodos, -40-80 °C (±0,3 °C a 25 °C), resolución: 0,01°

4.Humedad del aire: Principio de medición: Capacitivo, 0-100 % HR (±3 % HR a 20 %-80 %), resolución: 0,01 % HR

5.Presión atmosférica: Principio de medición: Piezoresistivo, 300-1100 hPa (±0,25 %), resolución: 0,1 hPa

6.Fuente de alimentación del colector de datos: GX-12-4P, voltaje de entrada: 8-16 V, con salida RS485 en formato JSON

7.Interfaz del sensor Modbus/485: conector GX-12-4P, voltaje de salida: 12 V/1 A; interfaz de configuración del dispositivo: conector GX-12-4P, voltaje de entrada: 5 V

8.Fuente de alimentación solar, configurada con una batería de plomo-ácido; opcional: 30 W, 20 AH/50 W, 40 AH/100 W, 100 AH.Controlador de carga: 150 W, seguimiento automático del punto de potencia MPPT, mejora de la eficiencia en un 20 %.

9.Intervalo de carga de datos: Ajustable de 1 a 1000 minutos.

10.Pantalla táctil Android de 7 pulgadas, resolución: LCD RGB 1024*600 (opcional).

11.El fabricante cuenta con las certificaciones ISO de sistemas de gestión de calidad, gestión ambiental y gestión de salud ocupacional.

12.El fabricante posee un certificado de registro de software.

13.El fabricante es una empresa con calificación crediticia AAA.

4、Sistema de monitoreo meteorológico Introducción al software del ordenador host

1.Software independiente para PC para recepción, almacenamiento, visualización y análisis de datos

2.Admite recepción, procesamiento y visualización de datos por puerto serie

3.Admite métodos de comunicación como cadenas JSON y Modbus 485

4.Tiempo de almacenamiento y tiempo de recopilación personalizables en el modo de adquisición Modbus 485

5.Admite la autoadición, eliminación y modificación de protocolos, nombres e iconos de parámetros de monitorización

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

5、Sistema de monitoreo meteorológico Introducción a la app Android

1.Software independiente de recepción, almacenamiento, visualización y análisis de datos Android

2.Compatible con recepción de datos Bluetooth

3.Recibe y procesa datos en segundo plano incluso con el teléfono en modo de suspensión

4.Agrega dispositivos automáticamente mediante datos JSON y admite la adición de dispositivos Modbus mediante el escaneo de un código QR

5.Permite visualizar, analizar y exportar datos históricos en tablas, mostrar curvas y visualizar puntos de datos individuales

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

6、Sistema de monitoreo meteorológico Introducción a la plataforma en la nube

1.Plataforma de software basada en CS, compatible con la observación directa a través de teléfonos móviles y navegadores de PC, sin necesidad de instalar software adicional.

2.Admite múltiples cuentas e inicios de sesión en múltiples dispositivos.

3.Admite visualización de datos en tiempo real y paneles de datos históricos.

4.Servidor y almacenamiento de datos en la nube: estable, fiable, fácilmente escalable y con equilibrio de carga.

5.Admite alertas SMS y configuración de umbrales.

6.Admite visualización de mapas y visualización de información del dispositivo.

7.Admite análisis de curvas de datos.

8.Admite exportación de datos en formato de tabla.

9.Admite reenvío de datos, incluyendo protocolos HJ-212, TCP y HTTP.

10.Admite posprocesamiento de datos.

11.Admite la ejecución de scripts JavaScript externos.
