Sensores meteorológicos viales

1、Sensores meteorológicos viales Introducción del producto

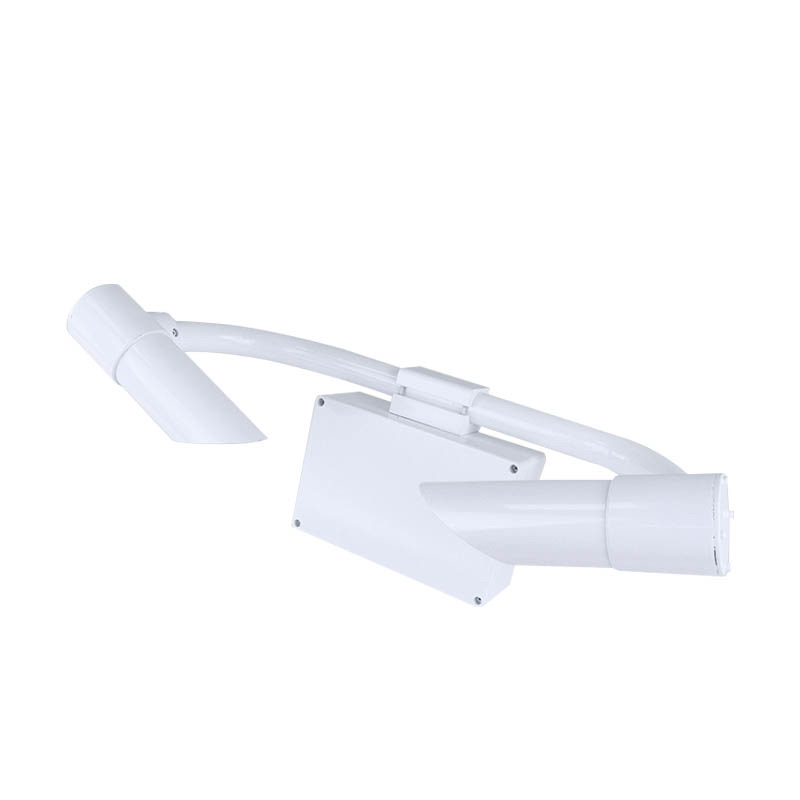

Sensores meteorológicos viales son sensores de estado de la carretera sin contacto diseñados para sistemas de información meteorológica de la carretera que proporcionan datos como la visibilidad de la carretera.El N20 Sensores meteorológicos viales utiliza el método de dispersión frontal para medir el coeficiente de extinción total del aire y calcular la visibilidad actual.Se utiliza ampliamente en sectores como el tráfico rodado y la meteorología.

2、Sensores meteorológicos viales Características técnicas

1.La carcasa del instrumento está fabricada en aluminio de alta calidad, anodizado y posteriormente pintado, lo que garantiza excelentes propiedades de impermeabilidad, resistencia al polvo y a los impactos.

2.Las lentes del transmisor y del receptor están orientadas hacia abajo, lo que reduce significativamente la interferencia de la luz solar y otras luces parásitas.

3.Reconocimiento meteorológico: niebla, lluvia, nieve, precipitaciones mixtas y cielos despejados se detectan con alta precisión.

4.Un circuito de vigilancia integrado garantiza un funcionamiento fiable y estable durante largos periodos de uso en exteriores.

5.Los puertos de comunicación y alimentación del instrumento cuentan con protección contra rayos, lo que minimiza los daños causados por la caída de rayos y la electricidad estática.

6.La fuente de alimentación de banda ancha de 12-24 V, con una potencia total de aproximadamente 1 W, consume muy poca energía y puede alimentarse con paneles solares o baterías durante largos periodos.

7.La interfaz digital utiliza RS485 o RS232, protocolo MODBUS estándar, lo que elimina la necesidad de adaptar el protocolo.

8.El instrumento puede generar valores de visibilidad de 15 s, 1 min y 10 min, lo que permite una lectura directa sin configuración y proporciona una mayor flexibilidad.

3、Sensores meteorológicos viales Normas de Implementación

QX/T 536-2020 Método de Prueba para Medidores de Visibilidad de Dispersión Frontal

4、Sensores meteorológicos viales Indicadores técnicos

5、Sensores meteorológicos viales Instrucciones de instalación

1.Ubicación de la instalación

El medidor de visibilidad debe instalarse en una superficie abierta, plana y sin obstrucciones, lejos de edificios, árboles, arbustos, picos altos y otros objetos.Esto garantiza que el rango de observación del instrumento esté libre de obstrucciones y que se obtengan datos más precisos.

Para evitar interferencias ópticas innecesarias, el receptor del medidor de visibilidad debe montarse alejado de fuentes de luz intensa (como la luz solar), y el transmisor y el receptor deben estar orientados norte-sur.

2.Altura de instalación

El medidor de visibilidad debe instalarse a una altura superior a 1,5 m e inferior a 3 m.Si la altura de instalación supera los 3 m, se debe realizar la calibración correspondiente.

3.Procedimientos de instalación

3.1 Antes de la instalación, prepare una columna y móntela en ella con la abrazadera incluida.

3.2 Eleve el instrumento a una ubicación adecuada y fíjelo con los pernos de la parte posterior de la abrazadera.Asegúrese de que las aberturas del receptor y del transmisor estén orientadas hacia abajo durante la instalación; de lo contrario, vuelva a instalar el instrumento.
