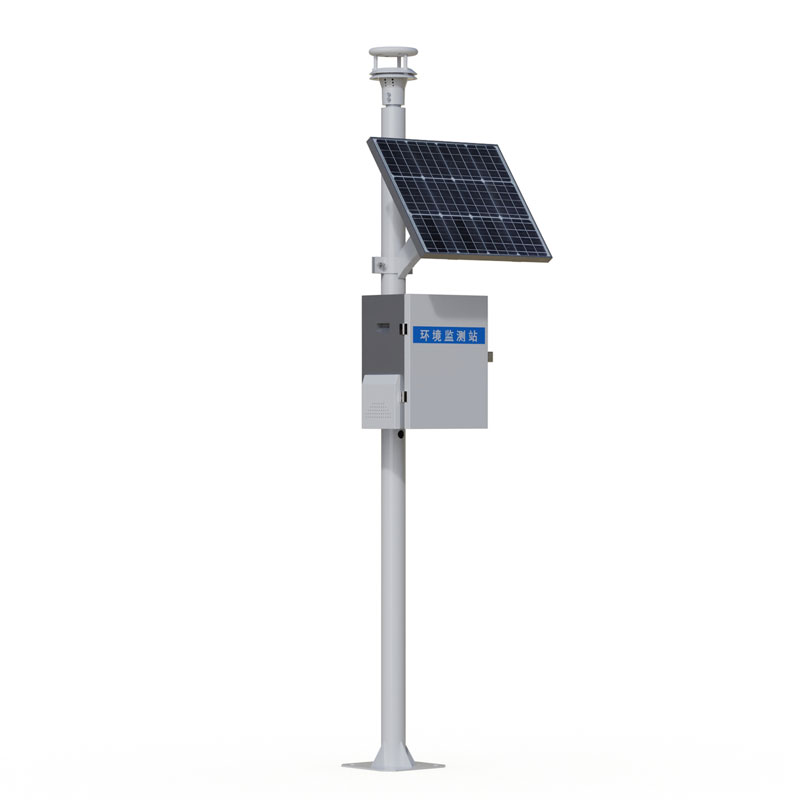

Sistema de monitoreo de la velocidad del viento

1、Sistema de monitoreo de la velocidad del viento Introducción del producto

Sistema de monitoreo de la velocidad del viento puede medir con precisión la velocidad y dirección del viento, con capacidades de monitoreo en tiempo real y transmisión de datos en tiempo real a la base de datos central o al servidor en la nube.Sistema de monitoreo de la velocidad del viento Este dispositivo automático de observación meteorológica, altamente integrado, de bajo consumo, de rápida instalación y alta precisión, es fácil de usar para la monitorización en campo.

No requiere depuración y se instala rápidamente.Se utiliza ampliamente en meteorología, agricultura, silvicultura, protección ambiental, marina, aeropuertos, puertos, expediciones científicas y educación universitaria.

En comparación con las estaciones meteorológicas ultrasónicas tradicionales, nuestro producto elimina la necesidad de un temporizador de alta precisión, eliminando las imprecisiones de medición causadas por retrasos en el arranque del sensor, retrasos en el circuito de demodulación y fluctuaciones de temperatura.

Este dispositivo utiliza de forma innovadora un sensor integrado de doble elemento para proporcionar observación en tiempo real de elementos meteorológicos como la velocidad y dirección del viento, lo que permite la monitorización en línea continua de parámetros meteorológicos exteriores las 24 horas.Ambos parámetros se envían simultáneamente al usuario a través de una interfaz de comunicación digital.

2、Sistema de monitoreo de la velocidad del viento Características del producto

1.Sonda ultrasónica oculta en la cubierta superior, que evita la interferencia de la acumulación de lluvia y nieve, así como la obstrucción natural del viento (Patente de Modelo de Utilidad, Patente n.° ZL 2020 2 3215713.X)☆

2.Principio: emisión de señales ultrasónicas de frecuencia continuamente variable y detección de la velocidad y dirección del viento mediante la medición de la fase relativa (Patente de Invención, Patente n.° ZL 2021 1 0237536.5)☆

3.Sensor integrado de velocidad y dirección del viento (Patente de Modelo de Utilidad, Patente n.° ZL 2020 2 3215649.5)☆

4.GPRS estándar; opciones de transmisión: RJ45, Ethernet, 4-20 mA, LoRa, 4G, Bluetooth y 485 a USB.

5.Soporte de acero al carbono de dos metros de longitud que permite el montaje directo del sensor sin brida en la parte superior (Patente de Modelo de Utilidad, Patente n.° ZL 2020 2 3211795.0)

6.La carcasa del sensor está fabricada con material ASA importado, más resistente a la niebla salina y otras condiciones ambientales, y tiene un nivel de protección IP65 o superior.

3、Sistema de monitoreo de la velocidad del viento Parámetros técnicos

1.Velocidad del viento: Principio de medición: Ultrasónico, 0-60 m/s (±0,1 m/s), Resolución: 0,01 m/s (Patente de invención, n.º de patente ZL 2021 1 0237536.5)

2.Dirección del viento: Principio de medición: Ultrasónico, 0-360° (±2°), Resolución: 1° (Patente de invención, n.º de patente ZL 2021 1 0237536.5)

3.Alimentación del colector de datos: Conector GX-12-3P, tensión de entrada de 5 V, salida RS232 con formato de datos JSON, Alimentación del colector de datos: CC 5 V ±0,5 V, Corriente pico: 1 A

4.Interfaz del sensor Modbus/485: Conector GX-12-4P, Tensión de salida: 12 V/1 A, Interfaz de configuración del dispositivo: Conector GX-12-4P, Tensión de entrada: 5 V

5.Fuente de alimentación solar: Configurable con batería de plomo-ácido, opcional: 30 W, 20 AH/50 W, 40 AH/100 W, 100 AH.Controlador de carga: 150 W, seguimiento automático del punto de potencia MPPT, mejora del 20 % en la eficiencia.

6.Intervalo de carga de datos: Ajustable de 1 a 1000 minutos.

7.Pantalla táctil Android de 7 pulgadas, tamaño de pantalla: LCD RGB de 1024*600.

8.El dispositivo cuenta con un certificado de calibración de la Estación Meteorológica y Metrológica Nacional.

9.El dispositivo cuenta con una patente de modelo de utilidad, número de patente ZL 2020 2 3208599.8.

10.El fabricante cuenta con las certificaciones ISO de sistemas de gestión de calidad, gestión ambiental y gestión de salud ocupacional.

11.El fabricante cuenta con un certificado de registro de software.

12.El fabricante es una empresa con calificación crediticia 3A.

4、Sistema de monitoreo de la velocidad del viento Introducción al software del ordenador host

1.Software independiente para PC para recepción, almacenamiento, visualización y análisis de datos

2.Admite recepción, procesamiento y visualización de datos por puerto serie

3.Admite métodos de comunicación como cadenas JSON y Modbus 485

4.Tiempo de almacenamiento y tiempo de recopilación personalizables en el modo de adquisición Modbus 485

5.Admite la autoadición, eliminación y modificación de protocolos, nombres e iconos de parámetros de monitorización

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

5、Sistema de monitoreo de la velocidad del viento Introducción a la app Android

1.Software independiente de recepción, almacenamiento, visualización y análisis de datos Android

2.Compatible con recepción de datos Bluetooth

3.Recibe y procesa datos en segundo plano incluso con el teléfono en modo de suspensión

4.Agrega dispositivos automáticamente mediante datos JSON y admite la adición de dispositivos Modbus mediante el escaneo de un código QR

5.Permite visualizar, analizar y exportar datos históricos en tablas, incluyendo visualización de curvas y visualización de un solo punto.

6.Admite posprocesamiento de datos

7.Admite la ejecución de scripts JavaScript externos

6、Sistema de monitoreo de la velocidad del viento Introducción a la plataforma en la nube

1.Plataforma de software basada en CS que permite la observación directa a través de teléfonos móviles y navegadores de PC, sin necesidad de instalar software adicional.

2.Admite múltiples cuentas y múltiples dispositivos para iniciar sesión.

3.Admite visualización de datos en tiempo real y paneles de datos históricos.

4.Servidor y almacenamiento de datos en la nube: estables, fiables, fácilmente escalables y con equilibrio de carga.

5.Admite alertas SMS y configuración de umbrales.

6.Admite visualización de mapas y visualización de información del dispositivo.

7.Admite análisis de curvas de datos.

8.Admite exportación de datos en formato de tabla.

9.Admite reenvío de datos, incluyendo el protocolo HJ-212, el reenvío TCP y el protocolo HTTP.

10.Admite posprocesamiento de datos.

11.Admite la ejecución de scripts JavaScript externos.
